SMART UND WIRTSCHAFTLICH

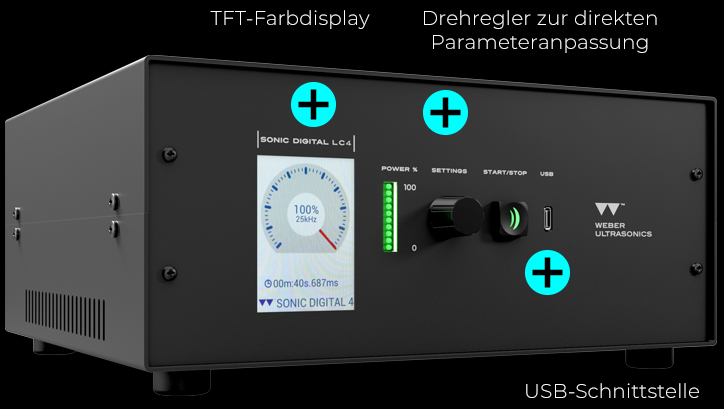

Der Sonic Digital LC4 Generator mit Display kombiniert die innovative Technologie der Sonic Digital Familie mit hohem Bedienkomfort für Stand-alone-Anwendungen.
-
Bis zu 2.000 W
LEISTUNG
-
Breites
FREQUENZSPEKTRUM
Einfache Bedienung & Konfiguration
- Menügeführte Steuerung über Drehregler und TFT-Display
- Sonic Smart Configurator (Windows) inkl. Auslesen/Speichern der Konfiguration
- Messwerteerfassung, grafische Darstellung, Remote-Zugriff/Fernwartung (via Drittanbieter-Tool)
Präzision & Schutz
- Temperaturüberwachung
- Schutz gegen Kurzschluss, Übertemperatur und Überlastung
- Trockenlaufschutz in Verbindung mit SonoPush-Stabschwinger
Auf einen Blick
VON RS485 ZUM FELDBUS
Für die einfache und schnelle Integration von Generatoren mit einer RS485-Schnittstelle kann der Schnittstellenumsetzer ProfiXBox die Kompatibilität zu Profinet, Profibus, Ethercat und Modbus TCP-Systemen herstellen.
Features
| Sonic Digital LC4 (SFD) | Sonic Digital LC4 (TFD) | Sonic Digital LC4 (MPD) | |
|---|---|---|---|
| Allgemein | für Stabschwinger | für Tauch-, Plattenschwinger, Durchflusszellen | für Sonotroden |
| Netzspannung | 230V AC | 230V AC | 230V AC |
| Netzanschluss, Kabel abnehmbar | IEC C13/C14 | IEC C13/C14 | IEC C13/C14 |
| HF-Anschluss | AM4 (AMPMODU MOD IV) | AM4 (AMPMODU MOD IV) | Lemosa 1 |
| Montageart | Tischgerät | Tischgerät | Tischgerät |
| Abmessung & Gewicht | 270 x 250 x 130 mm / 5,5 kg | 270 x 250 x 130 mm / 5,5 kg | 270 x 250 x 130 mm / 5,5 kg |
| Frequenzen | 25/30/40 kHz | 25–132 kHz | 20/35 kHz |
| Leistung | 300–2000 W | 300–2000 W | 400–2000 W |
| Frequenzerzeugung | digital | digital | digital |
| Leistungsregelung in 1 % Schritten von | 50 %–100 % | 10 %–100 % | 50 %–100 % |
| Mehr Features | |||
| Search | ● | ● | |
| Scan | ● | ||
| Sweep | ● | ||
| Trockenlauf Erkennung (dry run) | ● | ||
| Gegenschallerkennung | ● | ● | |
| Qualitätskontrolle durch Quality Windows | ● | ||
| After Burst Reinigungsfunktion | ● | ||
| Schutz des Schwingsystems | ● | ● | |
| Schutz vor Leerlauf & Kurzschluss | ● | ● | ● |
| Anwendungsmodi: Zeit (single shot / cyclic) | ● | ● | ● |
| Anwendungsmodi: Energie | ● | ||
| Anwendungsmodi: Spitzenleistung | ● | ||
| Anwendungsmodi: Dauerschall (manuell/remote) | ● | ● | ● |
| Schnittstellen | |||
| USB-Schnittstelle | ● | ● | ● |
| Analog IO-Interface | ● | ● | ● |
| RS485 WU-Protokoll | ● | ● | ● |
| RS485 Modbus RTU | ● | ● | ● |
| ProfiNet | ● | ● | ● |
| EtherCat | mit Zusatztool ProfiXBox | mit Zusatztool ProfiXBox | mit Zusatztool ProfiXBox |
| Modbus TCP | mit Zusatztool ProfiXBox | mit Zusatztool ProfiXBox | mit Zusatztool ProfiXBox |
| Funktionen Sonic Smart Configurator | |||
| Konfiguration | ● | ● | ● |
| Parametrierung | ● | ● | ● |
| Speichern von Konf./Param. | ● | ● | ● |
| Übertragen Konf./Param. auf andere Generatoren | ● | ● | ● |
| Messwertverfolgung | ● | ● | ● |
| Fernwartung (mittels Drittanbieter Tool) | ● | ● | ● |
| Betriebene Schwingsysteme/Werkzeuge | |||
| Stabschwinger | ● | ||
| Plattenschwinger | ● | ||
| Tauchschwinger | ● | ||
| Durchflusszelle | ● | ||
| Sonotroden | ● | ||
