MAXIMALE FLEXIBILITÄT
Für die Integration in Industrieanlagen überzeugen die flexible, platzsparende Montage, die Einbindung in Steuerungsprozesse, eine hohe Wirtschaftlichkeit und die Kompatibilität mit weiteren Systemkomponenten.
Der Sonic Digital HS4 kann sowohl mit Platten-, Tauch- oder Stabschwingern wie auch mit Sonotroden eingesetzt werden.
-
Bis zu 2.000 W
LEISTUNG
-
25 - 132 kHz
FREQUENZSPEKTRUM

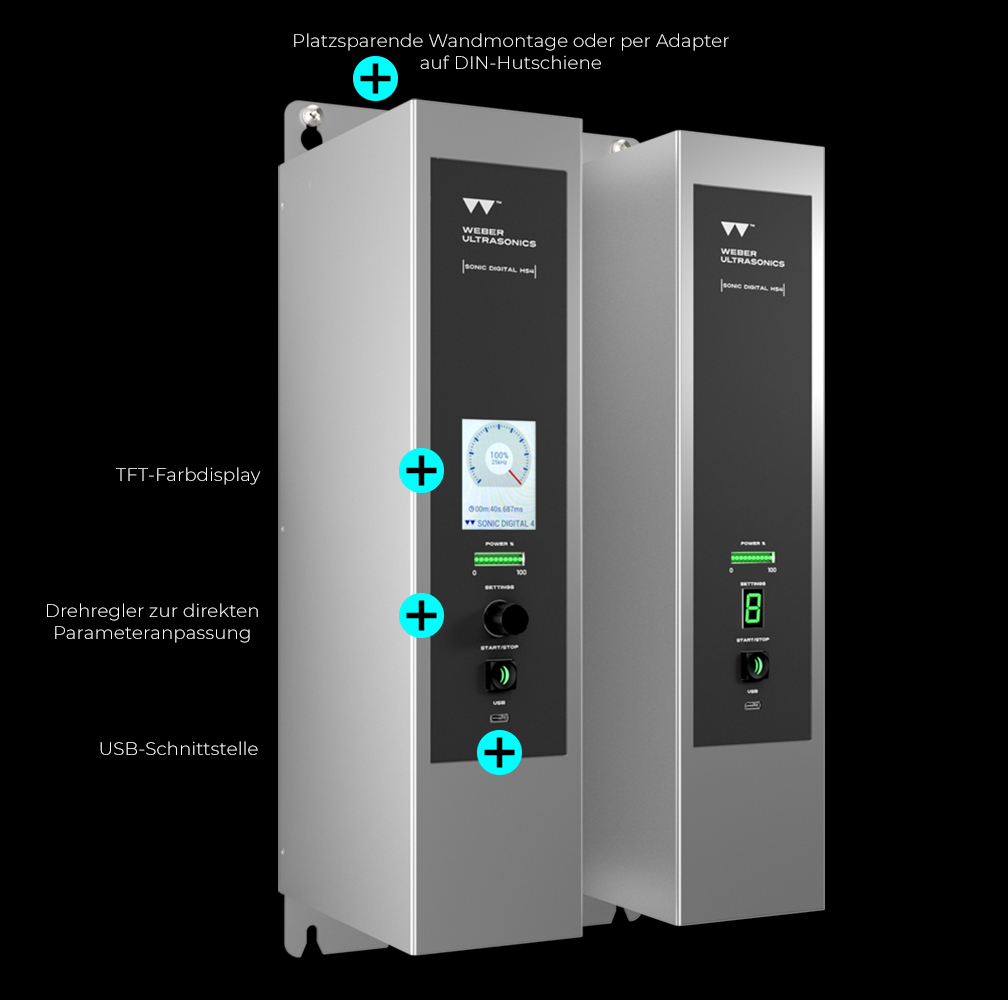

Flexibel integrierbar
Platzsparende Wandmontage oder per Adapter auf DIN-Hutschiene. Einfache Einbindung in Steuerungen dank 15-poliger I/O, RS485 (Modbus RTU) oder optionaler Feldbus-Schnittstellen (Profinet, EtherCAT, Modbus TCP).
Einfache Bedienung & Konfiguration
- Menügeführte Steuerung über Drehregler und TFT-Display
- Sonic Smart Configurator (Windows) inkl. Auslesen/Speichern der Konfiguration
- Messwerteerfassung, grafische Darstellung, Remote-Zugriff/Fernwartung (via Drittanbieter-Tool)
Präzision & Schutz
- Temperaturüberwachung
- Schutz gegen Kurzschluss, Übertemperatur und Überlastung
- Trockenlaufschutz in Verbindung mit SonoPush-Stabschwinger
Auf einen Blick
PLC-Integration
Der speziell entwickelte SPS-Integrationsbaustein für Siemens S7-1200 (ab FW V4.0/ S7-1500 und Weber Ultrasonics Generatoren mit nativem Profinet-Interface macht aus einer komplexen Schnittstellenaufgabe eine klar strukturierte Lösung: schnell integrierbar, zuverlässig im Betrieb und skalierbar. Der Baustein stellt geprüfte Abläufe, strukturierte Parameterkanäle und transparente Diagnose bereit. Das reduziert Engineering-Zeit, beschleunigt die Inbetriebnahme und erhöht die Proszesssicherheit –vom ersten Test bis zur Serie.
Features
| Sonic Digital HS4 (SFD) | Sonic Digital HS4 (TFD) | Sonic Digital HS4 (MPD) | |
|---|---|---|---|
| Allgemein | für Stabschwinger | für Platten-/Tauchschwinger, Durchflußzelle | für Sonotroden, Reaktoren |
| Netzspannung | 230V AC | 230V AC | 230V AC |
| Netzanschluss | 3-poliger Phoenix-Stecker | 3-poliger Phoenix-Stecker | 3-poliger Phoenix-Stecker |
| HF-Anschluss | AM4 (AMPMODU MOD IV) | AM4 (AMPMODU MOD IV) | Lemosa 1 |
| Montage | Schlüsselloch | Schlüsselloch | Schlüsselloch |
| Option Hutschienenmontage | ● | ● | ● |
| Abmessung & Gewicht | 443 x 200 x 89 mm / 5,4 kg | 443 x 200 x 89 mm / 5,4 kg | 443 x 200 x 89 mm / 5,4 kg |
| Frequenzen | 25/30/40kHz | 25-132kHz | 20/35kHz |
| Leistung | 300-2000W | 300-2000W | 400-2000W |
| Frequenzerzeugung | digital | digital | digital |
| Leistungsregelung | in 1% Schritten von 50%-100% | in 1% Schritten von 10%-100% | in 1% Schritten von 50%-100% |
| UL-Zertifizierung (ab 1.1.2026) | ● | ● | ● |
| Mehr Features | |||
| Search | ● | ● | |
| Scan | ● | ||
| Sweep | ● | ||
| Trockenlauf Erkennung (dry run) | ● | ||
| Gegenschallerkennung | ● | ● | |
| Qualitätskontrolle durch Quality Windows | ● | ||
| After Burst Reinigungsfunktion | ● | ||
| Schutz des Schwingsystems | ● | ● | |
| Schutz vor Leerlauf & Kurzschluß | ● | ● | ● |
| Anwendungsmodi: Zeit (single shot / cyclic) | ● | ● | ● |
| Anwendungsmodi: Energie | ● | ||
| Anwendungsmodi: Spitzenleistung | ● | ||
| Anwendungsmodi: Dauerschall (manuell/remote) | ● | ● | ● |
| Schnittstellen | |||
| USB-Schnittstelle | ● | ● | ● |
| analog IO-Interface | ● | ● | ● |
| RS485 WU-Protokoll | ● | ● | ● |
| RS485 Modbus RTU | ● | ● | ● |
| ProfiNet | ● | ● | ● |
| EtherCat | ● | ● | ● |
| Modbus TCP | ● | ● | ● |
| Funktionen Sonic Smart Configurator | |||
| Konfiguration | ● | ● | ● |
| Parametrierung | ● | ● | ● |
| Speichern von Konf./Param. | ● | ● | ● |
| Übertragen Konf./Param. auf andere Generatoren | ● | ● | ● |
| Konf./Param. Speichern | ● | ● | ● |
| Konf./Param. auf andere Generatoren übertragen | ● | ● | ● |
| Messwertverfolgung | ● | ● | ● |
| Fernwartung (mittels Drittanbieter Tool) | ● | ● | ● |
| Betriebene Schwingsysteme/Werkzeuge | |||
| Stabschwinger | ● | ||
| Plattenschwinger | ● | ||
| Tauchschwinger | ● | ||
| Durchflußzelle | ● | ||
| Sonotroden | ● | ||
